Organisasi Memori

1.1. Organisasi Memori
Semua divais 8051 mempunyai ruang alamat yang terpisah untuk memori program dan memori data, seperti yang ditunjukkan pada gambar1.1. dan gambar 1.2. Pemisahan secara logika dari memori program dan data, mengijinkan memori data untuk diakses dengan pengalamatan 8 bit, yang dengan cepat dapat disimpan dan dimanipulasi dengan CPU 8 bit. Selain itu, pengalamatan memori data 16 bit dapat juga dibangkitkan melalui register DPTR. Memori program ( ROM, EPROM dan FLASH ) hanya dapat dibaca, tidak ditulis. Memori program dapat mencapai sampai 64K byte. Pada 89S51, 4K byte memori program terdapat didalam chip. Untuk membaca memori program eksternal mikrokontroller mengirim sinyal PSEN ( program store enable )
Gambar 1.1. Diagram blok mikrokontroller 8051
Memori data ( RAM ) menempati ruang alamat yang terpisah dari memori program. Pada keluarga 8051, 128 byte terendah dari memori data, berada didalam chip. RAM eksternal (maksimal 64K byte). Dalam pengaksesan RAM Eksternal, mikrokontroller mingirimkan sinyal RD ( baca ) dan WR ( tulis ).

Gambar 1.2. Arsitektur Memori Mikrokontroller 8051
1.1.1. Program Memory
Gambar 1.2. menunjukkan suatu peta bagian bawah dari memori program. Setelah reset CPU mulai melakukan eksekusi dari lokasi 0000H. Sebagaimana yang ditunjukkan pada gambar 1.3, setiap interupsi ditempatkan pada suatu lokasi tertentu pada memori program. Interupsi menyebabkan CPU untuk melompat ke lokasi dimana harus dilakukan suatu layanan tertentu.
Interupsi Eksternal 0, sebagi contoh, menempatai lokasi 0003H. Jika Interupsi Eksternal 0 akan digunakan, maka layanan rutin harus dimulai pada lokasi 0003H. Jika interupsi ini tidak digunakan, lokasi layanan ini dapat digunakan untuk berbagai keperluan sebagai Memori Program.


Gambar 1.3. Peta Interupsi mikrokontroller 8051

1.1.2 Memory Data
Pada gambar 1.2. menunjukkan ruang memori data internal dan eksternal pada keluarga 8051. CPU membangkitkan sinyal RD dan WR yang diperlukan selama akses RAM eksternal. Memori data internal terpetakan seperti pada gambar 1.2. Ruang memori dibagi menjadi tiga blok, yang diacukan sebagai 128 byte lower, 128 byte upper dan ruang SFR.
Alamat memori data internal selalu mempunyai lebar data satu byte. Pengalamatan langsung diatas 7Fh akan mengakses satu alamat memori, dan pengalamatan tak langsung diatas 7Fh akan mengakses satu alamat yang berbeda. Demikianlah pada gambar 1.4 menunjukkan 128 byte bagian atas dan ruang SFR menempati blok alamat yang sama, yaitu 80h sampai dengan FFh, yang sebenarnya mereka terpisah secara fisik

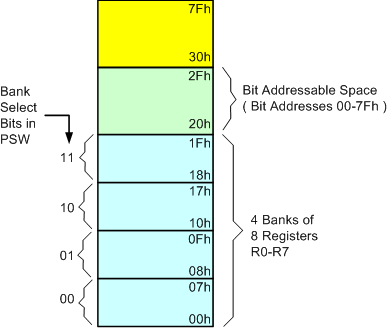

128 byte RAM bagian bawah dikelompokkan lagi menjadi beberapa blok, seperti yang ditunjukkan pada gambar 1.5. 32 byte RAM paling bawah, dikelompokkan menjadi 4 bank yang masing-masing terdiri dari 8 register. Instruksi program untuk memanggil register-register ini dinamai sebagai R0 sampai dengan R7. Dua bit pada Program Status Word (PSW) dapat memilih register bank mana yang akan digunakan. Penggunaan register R0 sampai dengan R7 ini akan membuat pemrograman lebih efisien dan singkat, bila dibandingkan pengalamatan secara langsung.
Gambar 1.4. Memori data internal
Gambar 1.5. RAM internal 128 byte paling bawah
Semua pada lokasi RAM 128 byte paling bawah dapat diakses baik dengan menggunakan pengalamatan langsung dan tak langsung. 128 byte paling atas hanya dapat diakses dengan cara tak langsung, gambar 1.6.
Gambar 1.6. RAM internal 128 byte paling atas
1.1.3. Special Function Register

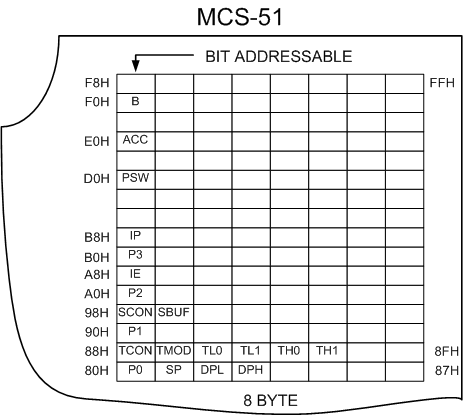

Sebuah peta memori yang disebut ruang special function register ( SFR ) ditunjukkan pada gambar berikut. Perhatikan bahwa tidak semua alamat-alamat tersebut ditempati, dan alamat-alamat yang tak ditempati tidak diperkenankan untuk diimplementasikan. Akses baca untuk alamat ini akan menghasilkan data random, dan akses tulis akan menghasilkan efek yang tak jelas.
Accumulator
ACC adalah register akumulator. Mnemonik untuk instruksi spesifik akumulator ini secara sederhana dapat disingkat sebagai A.
Register B
Register B digunakan pada saat opersi perkalian dan pembagian. Selain untuk keperluan tersebut diatas, register ini dapat digunakan untuk register bebas.
Program Status Word
Register PSW terdiri dari informasi status dari program yang secara detail ditunjukkan pada Tabel 1.1.
Stack Pointer
Register Pointer stack mempunyai lebar data 8 bit. Register ini akan bertambah sebelum data disimpan selama eksekusi push dan call. Sementara stack dapat berada disembarang tempat RAM. Pointer stack diawali di alamat 07h setelah reset. Hal ini menyebabkan stack untuk memulai pada lokasi 08h.
Data Pointer
Pointer Data (DPTR) terdiri dari byte atas (DPH) dan byte bawah (DPL). Fungsi ini ditujukan untuk menyimpan data 16 bit. Dapat dimanipulasi sebagai register 16 bit atau dua 8 bit register yang berdiri sendiri.

Gambar 1.7. Peta SFR

Ports 0, 1, 2 dan 3
P0, P1, P2 dan P3 adalah SFR yang ditempati oleh Port 0, 1, 2 dan 3. Menulis suatu logika 1 terhadap sebuah bit dari sebuah port SFR ( P0, P1, P2 atau P3) menyebabkan pin output port yang bersesesuaian akan berada dalam kondisi logika high ‘1’. Dan sebaliknya
Buffer Data Serial
Buffer serial sesungguhnya merupakan dua buah register yang terpisah, buffer pemancar dan buffer penerima. Ketika data diisikan ke SBUF, maka akan menuju ke buffer pemancar dan ditahan untuk proses transmisi. Ketika data diambil dari SBUF, maka akan berasal dari buffer penerima.
Registers Timer
Pasangan register ( TH0, TL0) dan (TH1, TL1) adalah register pencacah 16 bit untuk Timer/ Counter 0 dan 1, masing-masing.
Register Control
Registers IP, IE, TMOD, TCON, SCON, dan PCON terdiri dari bit control dan status.
Program Status Word
PSW atau Program Status Word berisi bit-bit status yang berkaitan dengan kondisi atau keadaan CPU mikrokontroler pada saat tersebut. PSW berada dalam lokasi ruang SFR ( perhatikan pada gambar 1.9, dengan lokasi alamat D0h ). Pada PSW ini kita dapat memantau beberapa status yang meliputi: carry bit, auxiliary carry ( untuk operasi BCD ), dua bit pemilih bank register, flag overflow, sebuah bit paritas dan dua flag status yang bisa didifinisikan sendiri. Bit carry dapat juga anda guakan pada keperluan operasi aritmatika, juga bisa digunakan sebagai universal akumulator untuk beberapa operasi boolean.
Table 1.2.1 Program Status Word
MSB

LSB
CY
AC
F0
RS1
RS0
OV
-
P

BIT
SYMBOL
FUNCTION
PSW.7
CY
Carry flag.
PSW.6
AC
Auxilliary Carry flag. (For BCD operations.)
PSW.5
F0
Flag 0. (Available to the user for general purposes.)
PSW.4
RS1
Register bank select control bit 1.
Set/cleared by software to determine working register bank. (See Note.)
PSW.3
RS0
Register bank select control bit 0.
Set/cleared by software todetermine working register bank. (See Note.)
PSW.2
OV
Overflow flag.
PSW.1
-
User-definable flag.
PSW.0
P
Parity flag.
Set/cleared by hardware each instruction cycle to indicate an odd/even number of “one” bits in the Accumulator, i.e., even parity.
Bit RS0 dan RS1 dapat digunakan untuk memilih satu dari empat bank register sebagaimana ditunjukkan pada tabel 19.2. Bit paritas dapat digunakan untuk mengetahuai jumlah logika '1' pada akumulator: P=1 bila pada akumulator mempunyai logika '1' yang jumlahnya ganjil, dan P=0 jika akumulator mempunyai logika '1' yang jumlahnya genap. Dua bit yang lain PSW1 dan PSW5 dapat digunakan untuk berbagai macam tujuan

Tabel 1. 2. Alamat rekening bank
RS1
RS0
Bank
Address RAM
0
0
0
00 h - 07 h
0
1
1
08 h - 0F h
1
0
2
10 h - 17 h
1
1
3
18 h - 1F h
